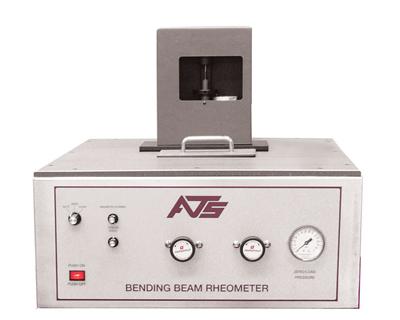

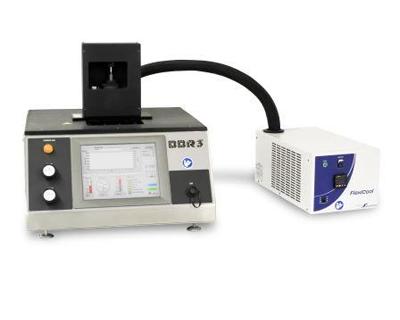

Реометр для измерения изгиба балок BBR 3

Реометр для испытания асфальтовых связующих BBR 3 был разработан компанией «ATS» для проведения испытаний на изгиб образца битумного вяжущего вещества в соответствии со стандартами ASTM D6648-01 и AASHTO T313-02, ПНСТ 79-2016. Эти испытания, изначально разработанные в рамках американской программы стратегических исследований в области автомобильных дорог (SHRP), заключаются в том, что к образцу, находящемуся в ванне с охлажденной жидкостью, прикладывается постоянная нагрузка с целью определить скорость деформации при различных температурах. Полная система испытания «BBR» состоит из базового блока жидкостной ванны, приспособления для испытания на трехточечный изгиб, которое может быть просто извлечено из базового блока для загрузки/выгрузки образца, внешнего блока охлаждения с контроллером температуры и калибровочного набора с контейнером для переноски.

Модернизированная система «BBR» включает в себя несколько новых программных функций и функций по созданию отчетов:

• Запись точек данных теперь в два раза точнее (считывания данных происходит два раза в секунду, а не один).
• Для того чтобы можно было проверить находились ли «усаживающие» нагрузки (seating loads) в пределах технических требований, результаты предварительного нагружения на графике отображаются перед начальными испытаниями. Эти результаты можно просмотреть позднее в цифровом виде.
• Режим «pre-test» включает в себя непрерывный контакт между нагружающим наконечником, опорами и образцом, а также приложение и повторное приложение нагрузки 35 мН и 980 мН (3.5 и 98 гр.).
• С помощью интуитивно-понятного программного обеспечения пользователь может ознакомиться с конфигурацией устройства, необходимыми ежеднев-ными проверками, с настройками испытания, с процедурой запуска испытания и созданием отчетов.
• Любые параметры прибора могут быть изменены и адаптированы к возможным будущим изменениям стандартов ASTM/AASHTO.
• Система сбора данных фиксирует все точки первичных данных, данные образца для испытания и данные настройки, а также отчеты в виде стандарт-ных файлов ASCII кодировки. Эти файлы могут быть затем распечатаны или импортированы в другие программы для создания отчета пользователя или проведения анализа. Система постоянной проверки ошибок гарантирует то, что до начала испытания все параметры будут установлены правильно. Благодаря этому исключается случайное разрушение образцов до начала испытания.
• Новое программное обеспечение упрощает процедуру калибровки, снижает повторяемость этой процедуры, а также улучшает контроль соответствия последним требованиям стандартов ASTM/AASHTO.
• Увеличено количество функций по анализу и протоколированию данных, включая данные по температуре и качеству постоянной нагрузки.
• В отчетах имеется раздел «Условия испытания», в который входит серийный номер машины, версия программного обеспечения, а также данные последней калибровки и результаты, допускающие улучшенную прослеживаемость.
• Ежедневная проверка и периодическая калибровка силоизмерительной ячейки, датчика перемещения и термодатчиков теперь занимает всего не-сколько минут.
• В программное обеспечение системы «BBR» теперь входит программа по проверке и устранению деформации устройства от измерений перемещения образца.
• Комплект модернизации системы «BBR» также подходит для ранее выпущенных моделей реометров с изгибающейся балкой, который включает в себя все модернизированные программы, а также новый поверочный набор для калибровки и диск для пошаговой калибровки.

ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА

• Прочная конструкция, из материалов устойчивых к коррозии.
• Компьютеризированное управление, сбор и анализ данных.
• Контроллер температуры на основе ПИД алгоритма.
• Два независимых платиновых терморезистора для точной регулировки температуры.
• Жидкостная ванна с машинным охлаждением, с экологически безопасным хладагентом без содержания хлорфторуглеродов (CFC).
• Встроенный линейный датчик перемещения (LVDT) и силоизмерительная ячейка с компенсацией температурных воздействий для обеспечения точных результатов измерения.
• В комплект системы входит набор для калибровки с контейнером для переноски.
• В комплект системы входят формы образцов совместимые со стандартами ASTM/AASHTO.
• Запатентованная система на пневматических подшипниках обеспечивает надежный процесс загрузки и точные, воспроизводимые результаты.
